Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Naam van het product: | Het barscherm | Plaats van Oorsprong: | Jiangsu, China |
---|---|---|---|
Materiaal: | SS304 roestvrij staal | kleur: | Zilver |
macht: | varieer van verschillende modellen | levensduur: | >10 jaar |
Hoog licht: | het scherm van de rioleringsbar,het afvalwater van het stapscherm |

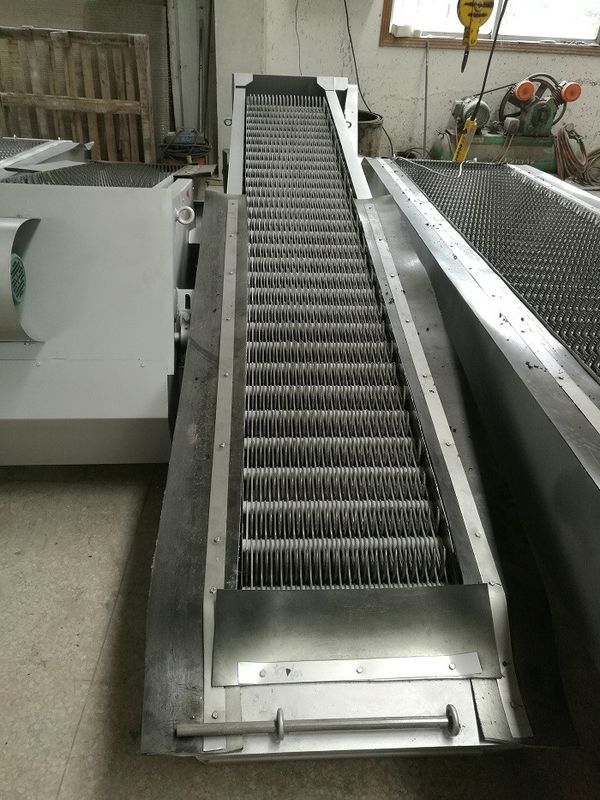

Het Mechanische Fijne de Barscherm van de vaste lichamenverwijdering in Document die Industrie maken
Het roterende barscherm is geïnstalleerd bij de inham van pomppost of van de waterbehandeling systeem. Het is
samengesteld uit voetstuk, specifieke ploeg gevormde tanden, harkplaat, liftketting en motor
reductiemiddeleneenheden enz. Het wordt geassembleerd in verschillende ruimte volgens verschillend stroomtarief of
kanaalbreedte. De harkplaat, die in de liftketting wordt bevestigd, begint beweging met de wijzers van de klok mee
onder de aandrijving van het drijfapparaat, vasthakend residu van neer aan omhoog samen met
liftketting. Onder het effect van het sturen van gids en het leiden van wiel, wordt het residu gelost
door ernst terwijl de harkplaat de bovenkant van het barscherm bereikte. De harktanden naar worden verplaatst die
de bodem van het materiaal en het begin aan het werk voor een andere ronde, residu beweegt zich onophoudelijk.
Eigenschappen
♦ De drijfeenheid wordt direct gedreven door cirkelvormig toestelreductiemiddel of spiraalvormig toestelreductiemiddel dat
toont binnen de aard van het werk stabiliteit, ladingsvermogen en hoog rendement met geringe geluidssterkte, groot
het vervoeren.
♦ Eenvoudige structuur met compacte grootte, gemakkelijk zich te installeren en te bewegen. Het apparaat kan omhoog zelf-schoonmaken
terwijl werken, gemakkelijk te handhaven.
♦ Gemakkelijk te werken, kan gecontroleerde direct ter plekke of ver zijn.
♦ Omvat het apparaat van de overbelastingsbescherming, zal de machine automatisch wanneer sluiten
het defect gebeurt om schade te vermijden.
♦ Wanneer de apparatenbreedte 1500mm overschrijdt, zal in parallelle machine worden gemaakt om te verzekeren
totale sterkte.
Technische parameters
Model | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Trommeldiameter (mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Trommellengte I (mm) | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | ||
Vervoerbuis D (mm) | 219 | 273 | 273 | 300 | 300 | 300 | 360 | 500 | ||
Kanaalbreedte B (mm) | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | ||
Maximum Waterdiepte H4 (mm) | 350 | 150 | 540 | 620 | 750 | 860 | 960 | 1050 | ||
Installatiehoek | 35° | |||||||||
Kanaaldiepte H1 (mm) |
600-3000 |
|||||||||
Lossingshoogte H2 (mm) |
Aangepast |
|||||||||
H3 (mm) | Bevestigd door type van reductiemiddel | |||||||||
Installatielengte A (mm) |
A=h*1.43-0.48D |
|||||||||
Totale Lengte L (mm) | L=H*1.743-O.75D | |||||||||
Stroomtarief (m/s) | 1.0 | |||||||||
Volume (m3/h) |
Netwerk (mm) |
0,5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 |
1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | ||
2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 | ||
3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | ||
4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | ||
5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 |
Model
Parameter |
Hlcf-500 | Hlcf-600 | Hlcf-700 | Hlcf-800 | Hlcf-900 | Hlcf-1000 | Hlcf-1100 | Hlcf-1200 | Hlcf-1300 | Hlcf-1400 | Hlcf-1500 | ||
Stroomdiepte H3 (m) | 1.0 | ||||||||||||
Stroomsnelheid V2 (m/s) |
0,8 |
||||||||||||
Net het Uit elkaar plaatsen B (mm) |
1 |
Stroomtarief Q (㎡/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,4 | 0,43 | ||
15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 | 0,55 | ||
30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,4 | 0,45 | 0,49 | 0,53 | 0,57 | ||
40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,6 | ||
50 | 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 |
